篩分設備

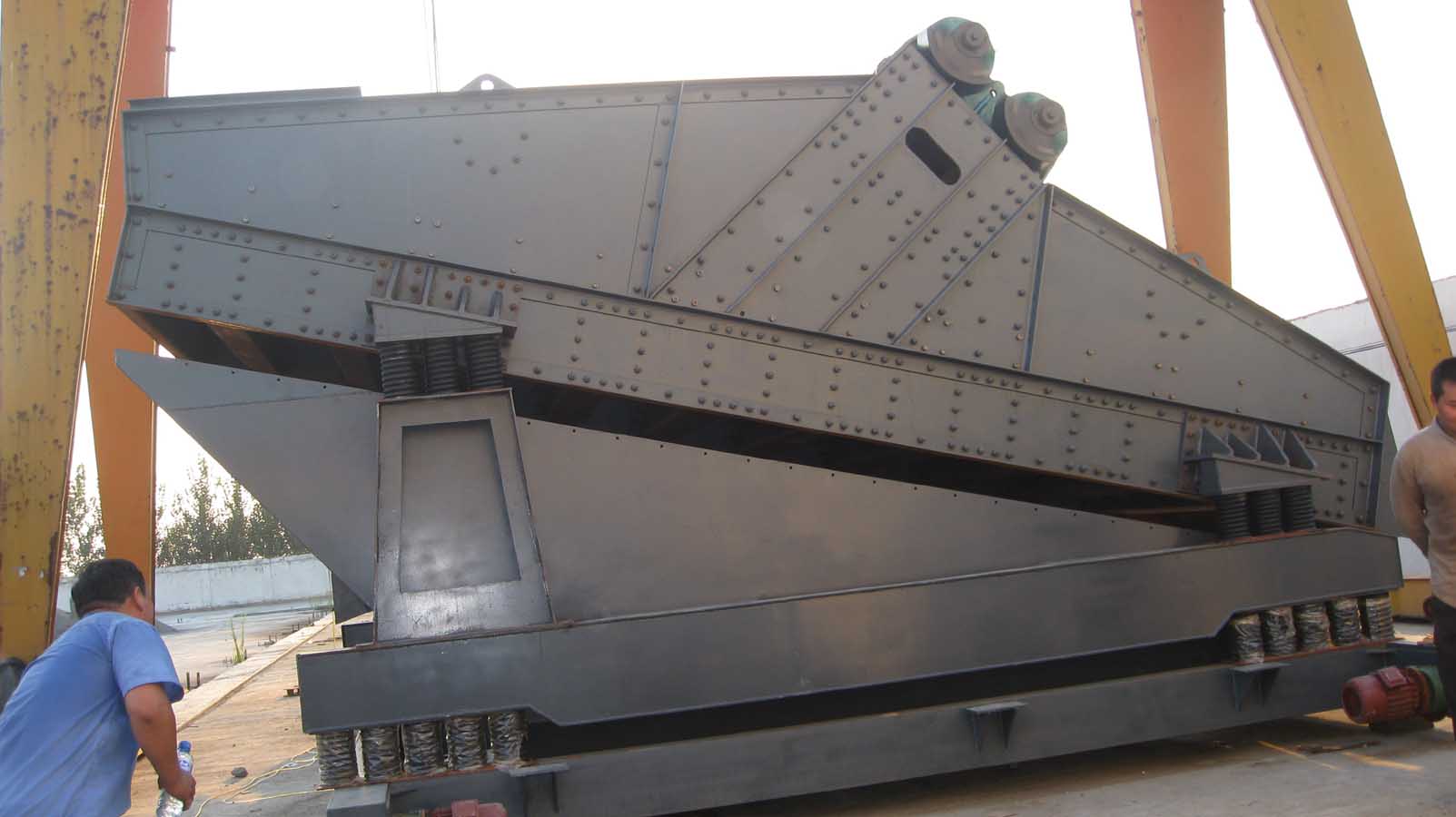

冷礦直線篩

工作原理及特點：冷礦振動篩屬于雙軸直線振動篩，由兩臺電動機以萬向聯軸器帶動兩串振動器做反向自同步運轉，使篩箱產生較大振幅的直線振動，電機不參振，這種振動篩具有生產能力大、工作可靠、振幅調節方便、傳給基礎的動負荷小等優點。已廣泛用于冶金、礦山、煤炭、港口等工業部門。該系列振動篩由篩箱、振動器、支承彈簧、隔振架、二次隔振彈簧、電動機及其支架等組成。　　篩框部件由篩框、篩面及緊固裝置組成。篩框側板用整塊**鋼板制造、側板、加強筋板和橫梁、振動器底架間的連接采用**強度螺栓與自鎖式螺母或環槽鉚釘連接、牢固可靠。　　振動器一般安裝在篩框上部的兩邊側板上、制成上振式結構，振動器也可布置在篩框的用　萬向聯軸器連接，振動器采用迷宮環密封，干油潤滑。ZSLF系列的振動器為法蘭式（又稱鑲嵌式）。　　電動機安裝在固定支架上，用萬向聯軸器振動器相連接，電動機不參振。　　ZSL系列大型冷礦篩均裝有隔振架和二次隔振彈簧。 ZSL系列篩為單層篩面，本公司同時也生產多種型號的雙層大型冷礦篩。冷礦篩型號說明:ZSL X □ □ 　　┬ ┬ ┬ ┬ 　　│ │ │ │ 　　│ │ │ │ 　　│ │ │ └───────────-　篩面長度dm 　　│ │ │ 　　│ │ └─────────────　篩面寬度dm 　　│ │　　　│ └──────────────-　振式（上振式不寫）　　│ 　　└────────────────　大型冷礦篩系列代號冷礦篩技術參數:型號篩面面積給料粒度處理量雙振幅電動機mmmt/hmm型號功率Kw電壓ZSL186010.8<200100-2508-11Y200L-82×15380ZSL206012<200200-300Y200L-82×15ZSL257518.75<200250-400Y225S-82×18.5ZSL307021<300350-500Y225M-82×22ZSL317523.25<300450-600Y225M-82×22ZSL309027<300550-700Y280S-82×37 冷礦篩安裝與試運轉:安裝前，要檢查零部件是否完好、齊全、并對篩機安裝基礎進行清理和檢查。　　安裝基礎上的預埋鋼板和地腳螺栓由用戶自備，一次隔振彈簧支座下的四塊預埋支承鋼板的上平面應在同一水平面內，長度方向上的平面度誤差不大于5mm，寬度方向上的平面度誤差不大于2mm，鋼板應有梁支承。　　電動機支架的基礎應在電動機和振動器的**度調整好后，再進行二次澆灌。　　振動器各部分安裝完畢，調整好相對位置，各處的一次、二次隔振動彈簧均呈垂直狀態后，把彈簧支座與下部的支承鋼板點焊焊牢。焊接時，只許焊彈簧支座的兩側，不許焊彈簧支座的兩端。　　振動器與篩箱在出廠已裝好，并一起發運。現場安裝時應該對原裝配情況進行檢查，并重新緊固連接螺栓，若安裝時已超過設備出廠時間6個月，應將振動器拆開，將各零件清洗后重新組裝，在軸承盒內注入2號合成鋰基脂，重新安裝振動器時，要保證同軸各組偏心塊的對稱中心線在同一平面內。振動器裝配完畢后，用手轉動偏心塊，如阻力過大或有卡死現象，必須找出原因加以調整。　　電動機軸線與振動器軸線應在同一垂直平面內，考慮到振動篩帶料后支承彈簧的壓縮變形增加，安裝時電動機軸線應低于振動器軸線3-5mm。　　篩機各部分連接必須牢固可靠，所有螺栓不得有松動。篩機上參振部分與周圍固定物之間的間隙在振動方向應大于90mm，在側方向應大于50mm. 　　振動篩空負荷試運轉的時間為6-8小時，試運轉，要求振動平穩，無橫向擺動及不正常響聲。如發現上述問題，應及時檢查原因，排除故障。　　兩臺電動機的旋轉方向應相反，如轉向相同，應變更一臺電動機的電源接線，使兩臺電動機的旋轉方向相反。振動篩經6-8小時試運轉后，應檢查篩板和振動器的緊固情況，如發現松動應及時擰緊，振動器軸承工作溫度應75℃。冷礦篩使用和維護:振動篩應避免帶料起動、應起動和運行平穩后再給料。停車前應停止給料，篩面上物料全部走完后再停車。　　在振動篩工作過程中，應經常觀察篩子運動是否平穩，若發現運轉不正?；蛴凶矒袈晳⒓赐＼嚈z查。　　應經常檢查篩機上各處連接螺栓的緊固情況，若發現有松動，應及時擰緊。振動器軸承采用2號合成鋰基脂潤滑。正常情況下每月加注潤滑一次，油量不超過軸承空腔容積的三分之一到三分之二。振動器使用六個月后，應檢查油脂情況，如發現潤滑脂變干或有硬塊時，應立即清洗，更換新潤滑油脂。軸承應每年清洗一次。點擊這里查看在百度百科內有關冷礦篩的詞條。

自主研發

完善服務

源頭廠家

非標定制生產

免費咨詢熱線

15936595766

在線咨詢

產品簡介

專注建筑、電力、機電、石油化工、市政公用、防水防腐保溫等工程

型號	篩面面積	給料粒度	處理量	雙振幅	電動機
型號	m	mm	t/h	mm	型號	功率Kw	電壓
ZSL1860	10.8	<200	100-250	8-11	Y200L-8	2×15	380
ZSL2060	12	<200	200-300		Y200L-8	2×15
ZSL2575	18.75	<200	250-400		Y225S-8	2×18.5
ZSL3070	21	<300	350-500		Y225M-8	2×22
ZSL3175	23.25	<300	450-600		Y225M-8	2×22
ZSL3090	27	<300	550-700		Y280S-8	2×37

冷礦篩安裝與試運轉:
安裝前，要檢查零部件是否完好、齊全、并對篩機安裝基礎進行清理和檢查。
　　安裝基礎上的預埋鋼板和地腳螺栓由用戶自備，一次隔振彈簧支座下的四塊預埋支承鋼板的上平面應在同一水平面內，長度方向上的平面度誤差不大于5mm，寬度方向上的平面度誤差不大于2mm，鋼板應有梁支承。
　　電動機支架的基礎應在電動機和振動器的**度調整好后，再進行二次澆灌。
　　振動器各部分安裝完畢，調整好相對位置，各處的一次、二次隔振動彈簧均呈垂直狀態后，把彈簧支座與下部的支承鋼板點焊焊牢。焊接時，只許焊彈簧支座的兩側，不許焊彈簧支座的兩端。
　　振動器與篩箱在出廠已裝好，并一起發運?，F(xiàn)場安裝時應該對原裝配情況進行檢查，并重新緊固連接螺栓，若安裝時已超過設備出廠時間6個月，應將振動器拆開，將各零件清洗后重新組裝，在軸承盒內注入2號合成鋰基脂，重新安裝振動器時，要保證同軸各組偏心塊的對稱中心線在同一平面內。振動器裝配完畢后，用手轉動偏心塊，如阻力過大或有卡死現象，必須找出原因加以調整。
　　電動機軸線與振動器軸線應在同一垂直平面內，考慮到振動篩帶料后支承彈簧的壓縮變形增加，安裝時電動機軸線應低于振動器軸線3-5mm。
　　篩機各部分連接必須牢固可靠，所有螺栓不得有松動。篩機上參振部分與周圍固定物之間的間隙在振動方向應大于90mm，在側方向應大于50mm.
　　振動篩空負荷試運轉的時間為6-8小時，試運轉，要求振動平穩，無橫向擺動及不正常響聲。如發現上述問題，應及時檢查原因，排除故障。
　　兩臺電動機的旋轉方向應相反，如轉向相同，應變更一臺電動機的電源接線，使兩臺電動機的旋轉方向相反。
振動篩經6-8小時試運轉后，應檢查篩板和振動器的緊固情況，如發現松動應及時擰緊，振動器軸承工作溫度應75℃。
冷礦篩使用和維護:
振動篩應避免帶料起動、應起動和運行平穩后再給料。停車前應停止給料，篩面上物料全部走完后再停車。
　　在振動篩工作過程中，應經常觀察篩子運動是否平穩，若發現運轉不正?；蛴凶矒袈晳⒓赐＼嚈z查。
　　應經常檢查篩機上各處連接螺栓的緊固情況，若發現有松動，應及時擰緊。
振動器軸承采用2號合成鋰基脂潤滑。正常情況下每月加注潤滑一次，油量不超過軸承空腔容積的三分之一到三分之二。振動器使用六個月后，應檢查油脂情況，如發現潤滑脂變干或有硬塊時，應立即清洗，更換新潤滑油脂。軸承應每年清洗一次。點擊這里查看在百度百科內有關冷礦篩的詞條。
